绞索网

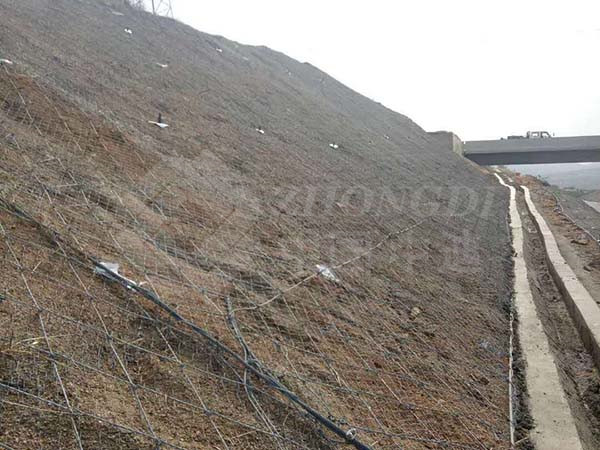

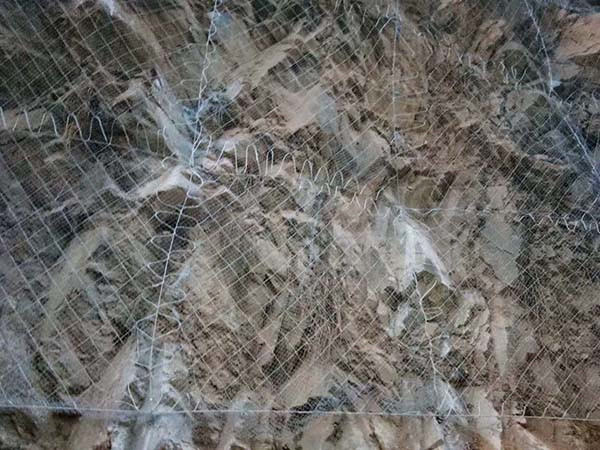

绞索网又名蜘蛛网，spider绞索网，是以热镀锌钢绳和钢丝为主要材料的边坡防护网，该系统具有高韧性、高防护强度、高防腐防锈、易铺展性等优点。适用于坡面崩塌、风化剥落、溜坍、溜滑或塌落类地质灾害的防护，主动防护网对坡面形态特征无特殊要求，不破坏和改变坡面原有的地貌和植被条件，同时还给人工绿化保留了必要的条件。
主要用于GSS2A、GSR2A中，其作用类似GPS2主动防护网。一般主动网采用3.5*10m，锚杆根据要求可设计成3-4.5m的间距，深度可采用2-8m；蜘蛛网的有点事锚杆与蜘蛛网系统的连接采用锚垫板，锚杆的分布可疏可密，基本上可满足在坡面上任何一点布置锚杆，长度可长可短，使得坡面加固力学指标具有多样性，这一点优于传统的棱形网GPS型系列。蜘蛛网边坡稳定系统是一种以高强度钢绞线螺旋网片为主体的，全新的主动防护形式。对于高陡岩质边坡加固、孤石和松动的危岩加固来讲，蜘蛛网系统是一种高质量的防护产品。

绞索网产品特性：
主要构成：绞索网、蜘蛛网高强度钢绞线螺旋网片、预应力钢筋锚杆、专用锚垫板；

固定方式：预应力钢筋锚杆、专用锚垫板紧固承载能力：优于目前所有的柔性边坡稳定系统；

设计方法：基于RUVOLUM理论的设计系统；

适用范围：土质边坡和岩质边坡整体稳定加固、各类孤石危岩加固、也可蜘蛛网结合深层锚固措施进行滑移治理。

破断拉力：195~220 kN/m；

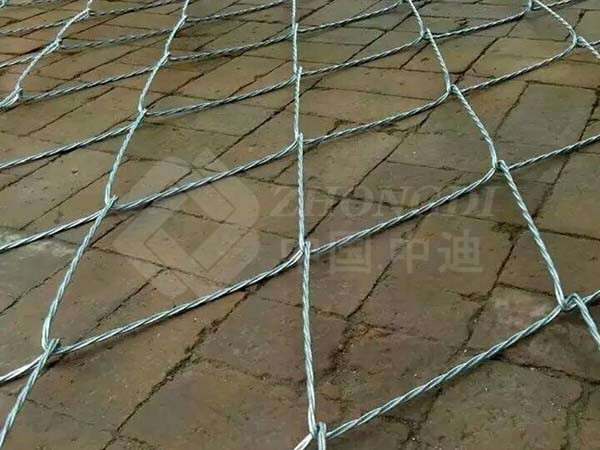

网孔形状：菱形网网孔尺寸：292 x 500 mm (+/- 5%)；
钢丝直径：3.0mm单丝强度：不小于1770N/mm2；
绞线结构：1 x 3；
锌层重量：不少于150g/m2；

说  明

1 系统说明  GSS2A和GSR2A系统采用带锚垫板的钢筋锚杆（根据需要可设计施加不超过50kN的预应力）将S250型SPIDER绞索网张紧固定覆盖于边坡上，适用于具有溜坍、崩塌、浅层滑动、风化剥落、危岩落石等潜在地质灾害的土质或岩石边坡加固和防护。以下说明的是GSS2A型系统，去掉格栅网后即适用于GSR2A型；去掉钢筋锚（通常还去掉侧边界绳和下边界绳及其钢丝绳锚杆）并在上沿适当增加钢丝绳锚杆（间距一般为4m）后即为限制落石运动范围的GSS1型围护系统，去掉GSS1型中的格栅网后即适用于GSR1型。

2 主要构成

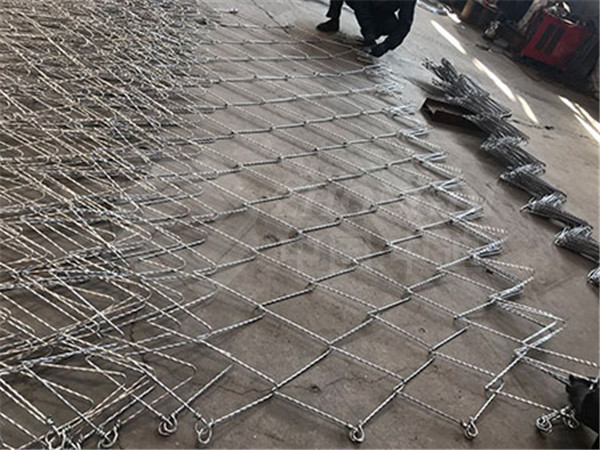

SPIDER绞索网：由高强度防腐钢丝成索后编制，菱形网孔内切圆直径250mm，网片标准规格10/5%x3.5m；

锚杆：一般采用一端（外露段）带加工螺纹的Φ25/28普通螺纹钢筋锚杆，也可采用Φ25精轧螺纹钢筋（如GEWI锚杆），并根据需要进行热镀锌等防腐处理，成孔困难时可采用自钻式中空锚杆；

锚垫板：菱形钢板，四个角带有扣爪，尺寸不小于320%x180mm，厚度不小于10mm；需要时可改变或简化其结构；

边界绳：用于封闭防护网四周边沿的钢丝绳，根据其位置分为上边界绳、下边界绳和侧边界绳，其直径不得小于%c12，一般选用%c14或%c16，单根长度不宜大于40m，每根两端各配一根长度为2~3m的钢丝绳锚杆；

辅助锚杆：选用件。用于在局部低凹处使SPIDER网更好地紧贴坡面，相对于主要锚杆，其直径可约小，一般为20~25mm，长度一般选用1~1.5m，其锚垫板亦可适当减小。
