铁路防护栅栏

铁路防护栅栏 也称铁路护栏网、铁路防护网、铁路隔离网， 包括：铁路防护栅栏，高速铁路桥下防护栅栏，铁路加高防护栅栏，刺丝滚笼防护栅栏，钢混栅栏加密网片，铁路封闭网。

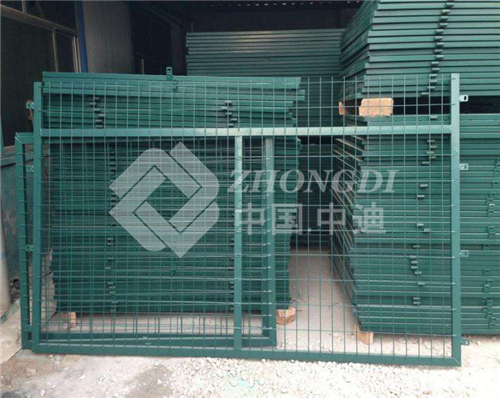

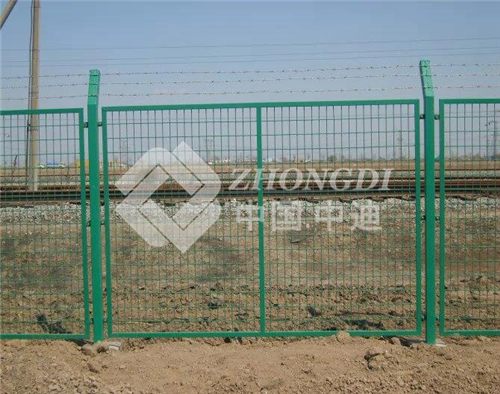

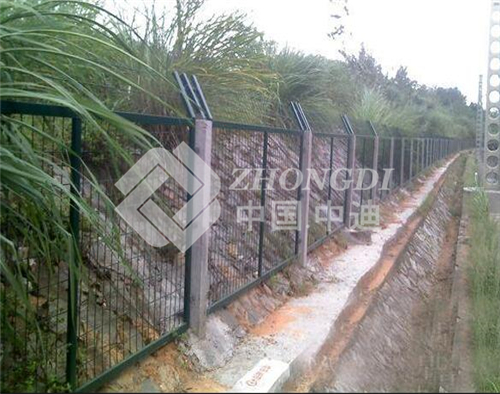

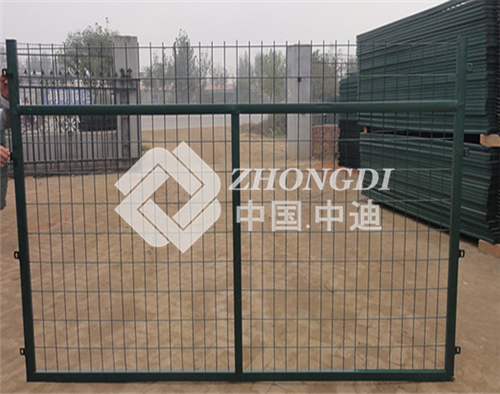

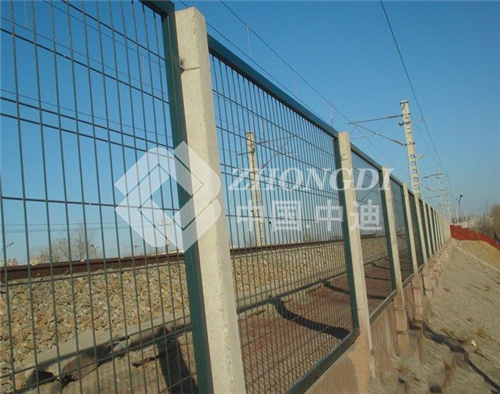

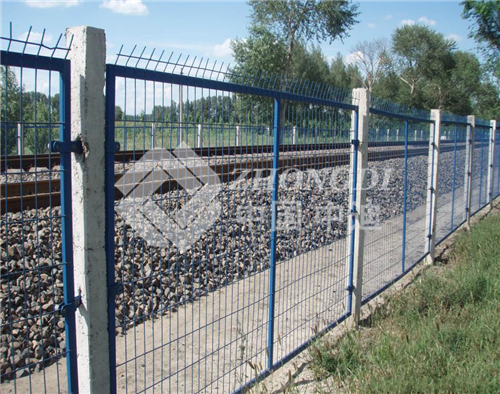

铁路防护栅栏 – 铁路封闭网

新建铁路线路防护栅栏金属网片：铁路工程建设通用参考图（防护栅栏通线（2012）8001）。本图集适用于在建铁路或者既有线路改造铁路封闭。钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成，防护高度1.8m。

具体规格：

尺寸：1797*2760mm

边框：30*50*2.0mm

钢丝直径：4.0mm

网孔：75×150mm

连接件：40*40*2.5mm

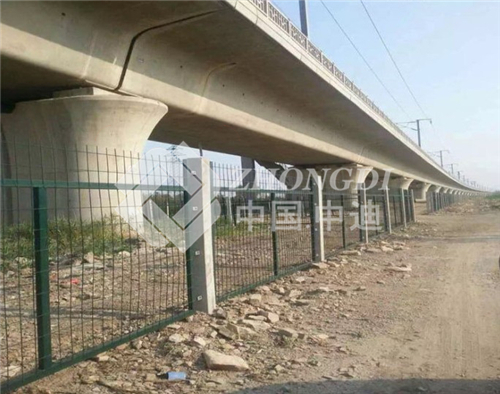

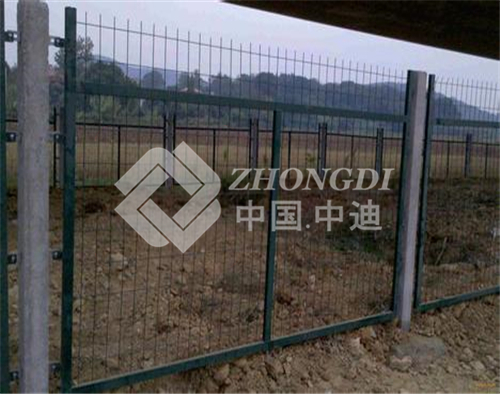

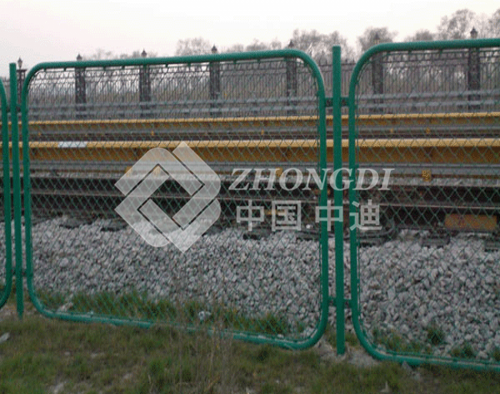

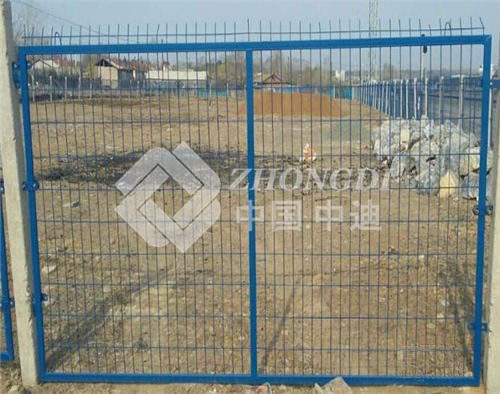

高速铁路桥下防护栅栏

高速铁路桥下防护栅栏技适用于高速铁路桥梁墩高3米及以上旱桥地段的铁路封闭。钢筋混凝土立柱金属网片防护栅栏由立柱、网片及连接部件组成，防护高度1.8m。

1、桥下防护栅栏主要组成：

钢筋混凝土立柱金属网片防护栅栏由：钢筋混凝土立柱、金属网片及连接部件组成，防护高度1.8m。

2、立桩：

立柱采用C30钢筋混凝土预制，截面尺寸120mm*120mm，高度2.5m。预制立时预留四个￠12mm圆孔，安装时通过螺杆固定两侧连接板。

3、金属网片：

金属网片采用Q235矩管边框，规格30mm*50mm，矩管厚度2.0mm；内部网丝采用HPB300 ￠4.0mm高线冷拔钢丝，规格75mm*150mm。

4、连接板与螺栓：

立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm，根据不同使用位置分A、B两种形式。连接板与螺栓均采用Q235钢，并镀锌处理，镀锌量270g/m2。

连接板的精度要求：长度误差≤1.0mm，宽度误差≤0.5mm，厚度误差≤0.5mm，孔眼位置偏差≤1.0mm。

5、防腐处理：

金属网片及栅栏门的网片成形后应整体镀锌并进行热浸塑（或喷塑）处理，镀锌量270g/m2，浸塑厚度0.8mm～1.2mm，颜色选用墨绿色。涂层应均匀，颜色一致，表面光滑，无流柱，滴瘤、粉泡、漏铁等缺陷。

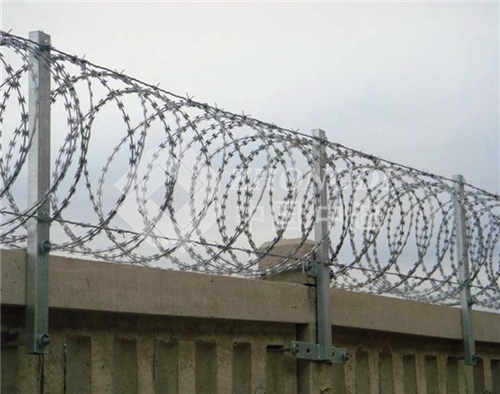

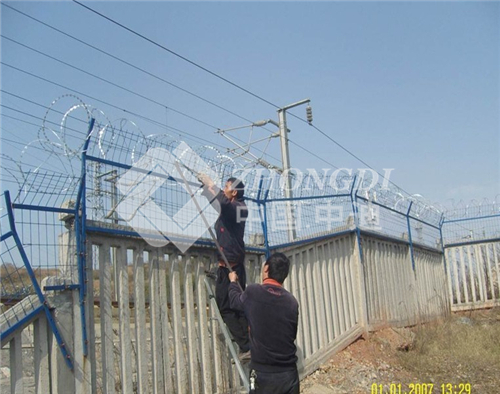

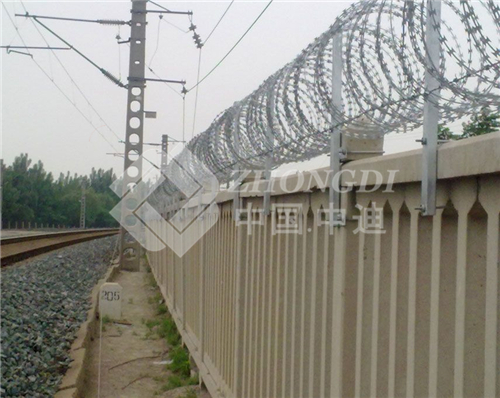

刺丝滚笼防护栅栏

刺丝滚笼采用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。

高铁刀片刺绳由冲切钢板采用机械压轧在钢丝上成型，刀刺宽度22mm，两刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片采用厚度0.5mm的Q195钢板冲切制作，芯丝由HPB300ø6.5mm高线钢丝加工。

高铁刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接，纵向拉筋与支架的连接采用ø2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定，支架设置在跨度3m防护栅栏的立柱和跨中位置，其他跨度仅设置与立柱上部，支架与防护栅栏采用支架抱箍连接。

刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m。

刺丝滚笼、金属网片防护栅栏、防护栅栏加密网、铁路桥下防护栅栏共同组成高速铁路沿线防护的必须材料。

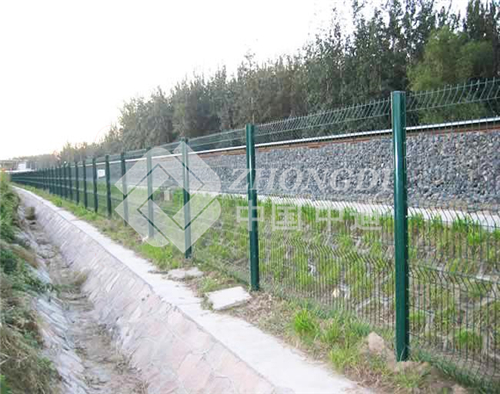

铁路加高防护栅栏

铁路加高护栏网产品规格

钢筋直径: 5mm / 6mm / 7mm / 8mm。

网格尺寸: 130X150mm 150X180mm，509x100mm

较大隔离高度 : 10m

刺片直径40mm，50mm，70mm

铁路加高护栏网产品优点

1.防止攀爬 翻越

2.防护作用强,十分抗剪切

3.通透性高,便于巡视 检查

4.威慑作用极好

铁路加高护栏网主要市场:铁路隔离网　防护用网 工业,农业,军事防护，监狱。

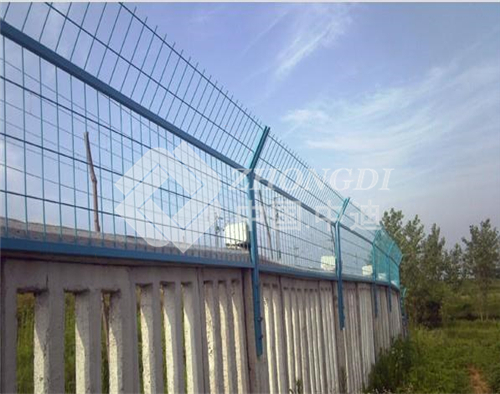

钢混栅栏加密网片

护栏、护栏网，加高网规格：860mm高×3000mm宽加密网规格：1500mm高×3000mm宽

选材：优质低碳钢丝、铝镁合金丝。

编织：编焊而成；网格结构简练、便于运输、安装不受地形起伏限制，特别是对于山地、坡地、多弯地带适应性极强。

制作工艺：首先是选择优质盘条拉出来的成品丝；进行焊接或编制，这方面主要是看技术人员与好的生产机械之间的熟练技术与操作能力，一个好的网片是每一个焊接或编制点都能够很好的连接；再是框架的选材应选用优质的角钢与圆钢，在不同的护栏网用途上选用的角钢和圆钢也应不同，整体的喷塑方面应注护栏、护栏网批发...

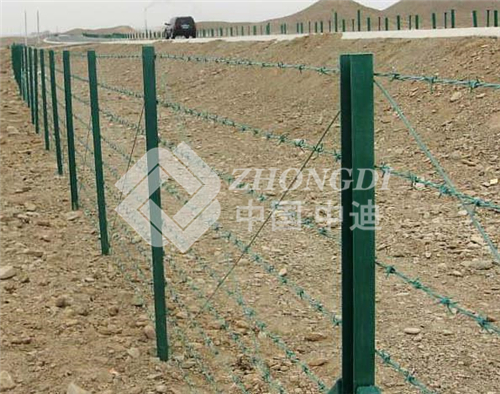

铁路防护栅栏刺绳

铁路防护栅栏刺绳规格参数：

铁路防护栅栏刺绳纵向拉筋采用热镀锌刺丝，双拧编织工艺，主线2.5mm刺线2.2mm，刺丝连接卡采用镀锌钢板冲压或Q235碳钢板冲压在进行镀锌。抱箍直径为8mm外形与水泥柱护栏相结合专门定做并配备螺母及防盗垫圈，表面处理为镀锌分别有柱帽处支架抱箍、中间立柱支架抱箍、加密支架抱箍等三种。

高铁立柱支架 （土字立柱 / 加密支架）

中迪公司专业生产高铁支架，铁路刺丝滚笼土字立柱，加密支架。常年备有大量现货。

高铁立柱支架规格参数：

高铁立柱支架采用50*30mm 壁厚2mm Q235矩形钢管和宽50mm厚度4.5mm长度分别为246mm和428mm的两块Q235扁铁焊接制作。矩形钢管上部焊接挂钩采用长度30mm丝径5mm冷拔钢筋制作，加密支架采用同样与立柱支架的矩形钢管制作，表面进行热镀锌处理，镀锌量270g/㎡。阶梯支架与立柱支架相应采用材料一致，只是高度为1005mm，普通立柱支架为730mm，一般3m间距中间按一处加密支架以增强坚固性。
